製品特長
V溝シーブ U溝シーブ シーブはV溝シーブ、U溝シーブをラインアップ。
大きくせり出したリブも強度アップに貢献します。
シーブ軸と本体の一体構造により強度アップ。
シーブ端面が本体に入り込んでロープなども絡みにくい設計です。
※材質：特殊ステンレス シーブピン、シーブピンナット、M8六角穴付きボルト＝SUS304
※使用荷重はベアリングの使用荷重に準じています。
※ベアリングはステンレス製（ゴムシール付）を2枚使用しています。

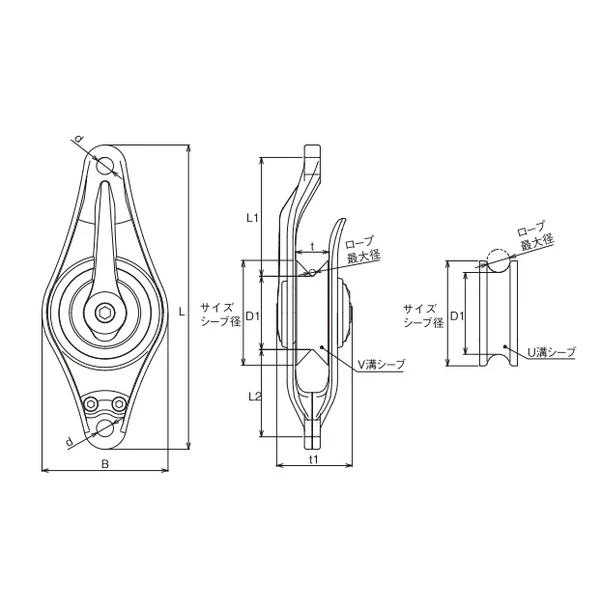

| No. | シーブ | サイズ(シーブ径) | ロープ最大径 | d | L | L1 | L2 | D1 | t | t1 | レンチ径 | ベアリング呼び番号 | 重量(kg) | 使用荷重(t) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| AK10351 | V溝 | 100 | 6 | 16.2 | 290 | 113 | 83 | 70 | 32 | 72 | 6・10 | 6005 | 2.6 | 0.75 |
| AK10352 | U溝 | 100 | 22 | 16.2 | 290 | 109 | 79 | 78 | 32 | 72 | 6・10 | 6005 | 2.6 | 0.75 |
