アイプレート
※材質：SUS316
※サイズ16はタッピンねじ径になります。

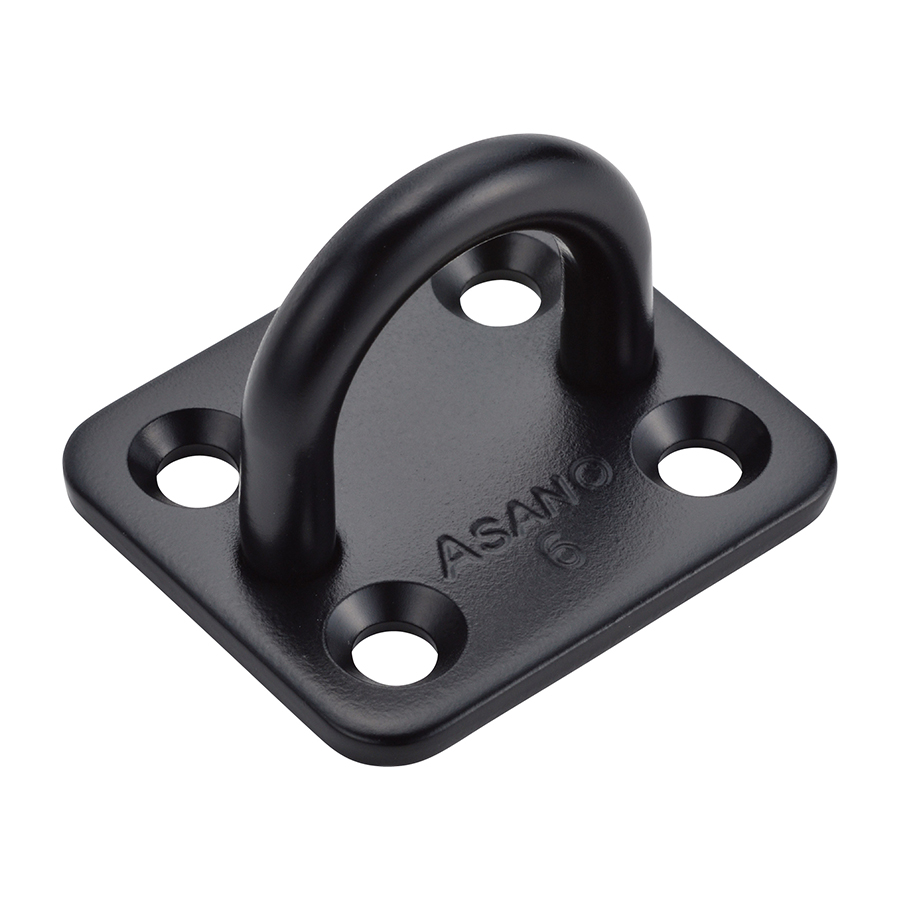

※黒塗装製品には、同塗装されたネジが4本付属します。
| No. | サイズ | d | L | B | B1 | P1 | P2 | H | H1 | t | 穴径 | 木ねじ径 | 重量(g) | 使用荷重(kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| AK2999 | 4 | 4 | 28 | 25 | 11.5 | 18 | 16 | 16 | 10 | 2 | 3.3 | 3.1 | 10 | 7 |
| AK3000 | 5 | 5 | 35 | 30 | 15 | 23 | 18 | 22 | 14 | 3 | 4.2 | 3.5 | 27 | 20 |
| AK3001 | 6 | 6 | 40 | 35 | 20 | 25 | 20 | 27 | 18 | 3 | 5.2 | 4.1 | 40 | 30 |
| AK3002 | 8 | 8 | 50 | 40 | 22 | 35 | 25 | 31 | 20 | 3 | 5.2 | 4.1 | 70 | 40 |
| AK3003 | 9 | 9 | 58 | 42 | 28 | 43 | 27 | 38 | 25 | 4 | 5.2 | 4.5 | 104 | 60 |
| AK3004 | 12 | 12 | 75 | 54 | 36 | 56 | 35 | 50 | 33 | 5 | 5.7 | 5.1 | 240 | 100 |
| AK16056 | 14 | 14 | 85 | 60 | 40 | 65 | 40 | 57 | 38 | 5 | 6.5 | 6.2 | 320 | 200 |
| AK16057 | 16 | 16 | 95 | 65 | 45 | 70 | 40 | 65 | 43 | 6 | 8.5 | 8 | 460 | 350 |
| AK16092 | 5 | 5 | 35 | 30 | 15 | 23 | 18 | 22 | 14 | 3 | 4.2 | 3.5 | 27 | 20 |
| AK16093 | 6 | 6 | 40 | 35 | 20 | 25 | 20 | 27 | 18 | 3 | 5.2 | 4.1 | 40 | 30 |
| AK16094 | 8 | 8 | 50 | 40 | 22 | 35 | 25 | 31 | 20 | 3 | 5.2 | 4.1 | 70 | 40 |
