ワイヤークリップ (SUS304)
※材質：SUS316の場合本体はSCS14、SUS304の場合本体はSCS13。
※ ワイヤークリップの保持力は、下記のように正しい止め方をした場合でワイヤーロープの破断荷重の約80％です。実際に使用する場合は、それに安全率を除した荷重で使用してください。

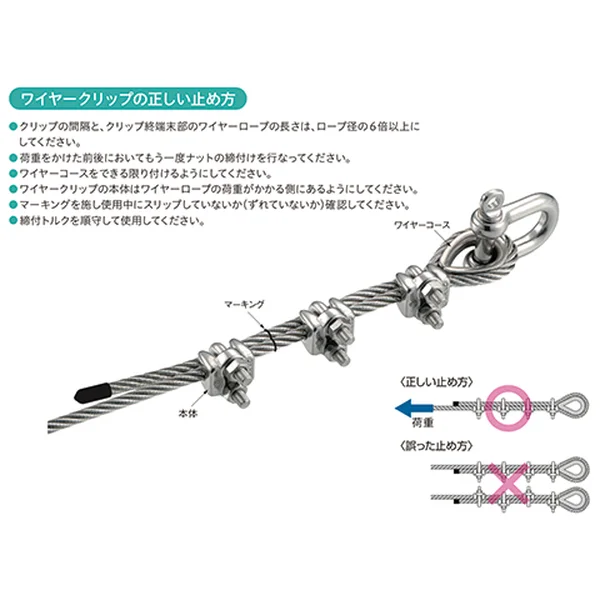

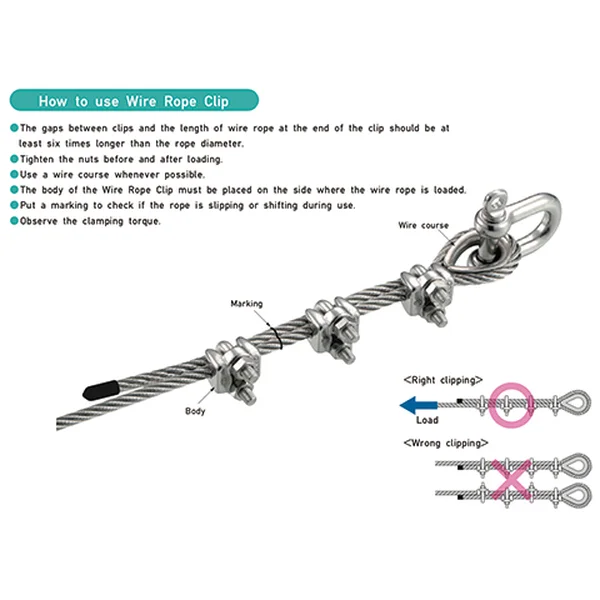

ワイヤークリップの正しい止め方
●クリップの間隔と、クリップ終端末部のワイヤーロープの長さは、ロープ径の６倍以上にしてください。
● 荷重をかけた前後においてもう一度ナットの締付けを行なってください。
●ワイヤーコースをできる限り付けるようにしてください。
●ワイヤークリップの本体はワイヤーロープの荷重がかかる側にあるようにしてください。
●マーキングを施し使用中にスリップしていないか（ずれていないか）確認してください。
● 締付トルクを順守して使用してください。
| No. | ワイヤー径 | 重量(g) | 締付トルク | 締付トルク単位 | 取付個数 | 取付間隔(cm) |
|---|---|---|---|---|---|---|
| AK15901 | 2 | 7 | 1.3 | M3 | 3 | 5 |
| AK15902 | 3 | 10 | 1.8 | M3 | 3 | 5 |
| AK15903 | 4 | 17 | 2.3 | M4 | 3 | 5 |
| AK15904 | 5 | 24 | 3.0 | M5 | 3 | 5 |
| AK15905 | 6 | 40 | 3.5 | M6 | 3 | 5 |
| AK15906 | 8 | 78 | 4.5 | M8 | 4 | 5 |
| AK15907 | 9 | 134 | 5.0 | M10 | 4 | 7 |
| AK15908 | 10 | 155 | 5.5 | M10 | 4 | 7 |
| AK15909 | 12 | 236 | 6.5 | M12 | 4 | 8 |
| AK15910 | 14 | 283 | 7.5 | M12 | 4 | 9 |
| AK15911 | 16 | 414 | 8.5 | M14 | 4 | 10 |
