SLフォークターミナル
施工現場でワイヤーカットできます。

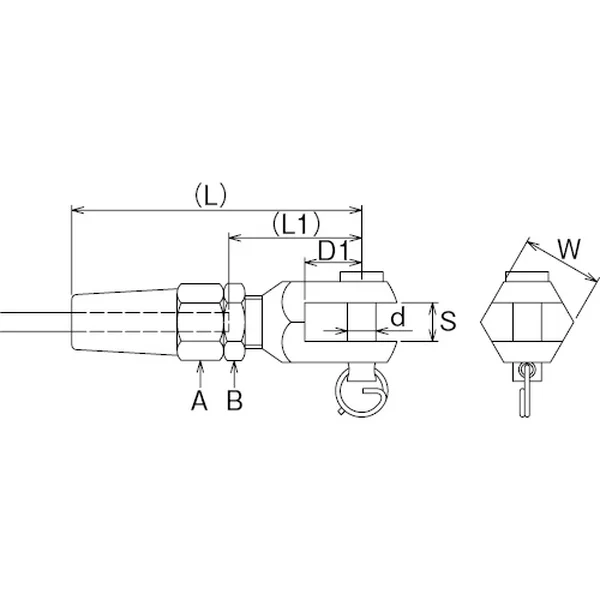

※ L・L1の寸法は、ワイヤーの種類や組み付けによってバラツキが出ますので、あくまでも目安の寸法となります。
| No. | ワイヤー径 | L | L1 | L2 | D1 | d | S | 2面幅A(mm) | 2面幅B(mm) | 締付トルク(Nm) | 重量(g) | 使用荷重(kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| AK15340 | 3 | 49 | 22 | 13 | 9.5 | 5 | 6 | 12 | 12 | 10 | 40 | 150 |
| AK15341 | 4 | 62 | 28 | 17 | 12 | 6 | 8 | 14 | 14 | 15 | 70 | 250 |
| AK15342 | 5 | 70 | 35 | 21 | 15 | 8 | 10 | 17 | 17 | 25 | 125 | 400 |
| AK15343 | 6 | 87 | 43 | 24 | 17.5 | 9 | 12 | 19 | 19 | 35 | 180 | 600 |
