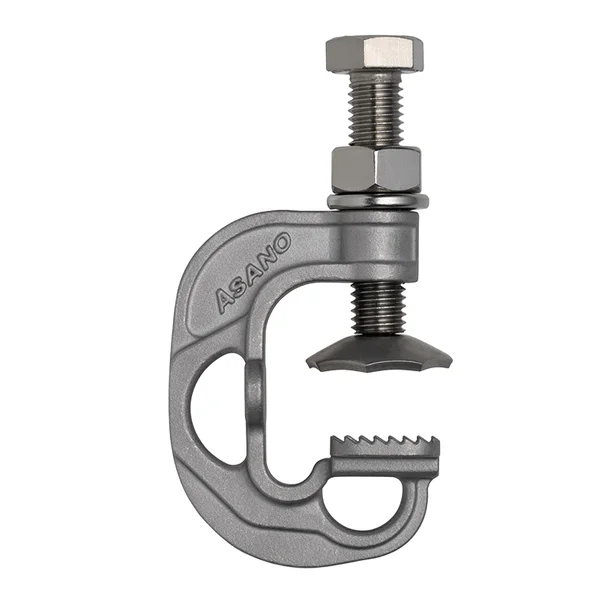

AK クランプ SH-Ⅱ型
スリムな形状で軽量化

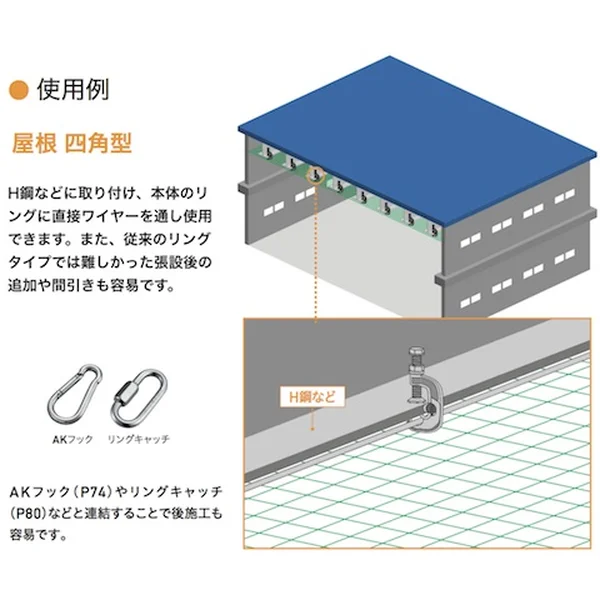

屋根 四角型
H鋼などに取り付け、本体のリングに直接ワイヤーを通し使用できます。
また、従来のリングタイプでは難しかった張設後の追加や間引きも容易です。
AKフック（P150）やリングキャッチ（P155）などと連結することで後施工も容易です。
※材質：特殊ステンレス ねじ=SUS304
※使用荷重は、上表の締付トルクでボルトを固定した場合の値です。

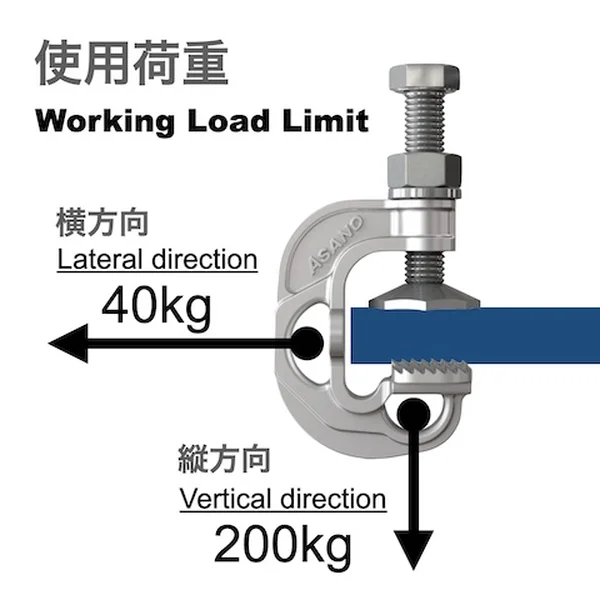

※横方向に荷重がかかる使用はしないでください。但し、表の横方向使用荷重範囲内であれば使用可能です。

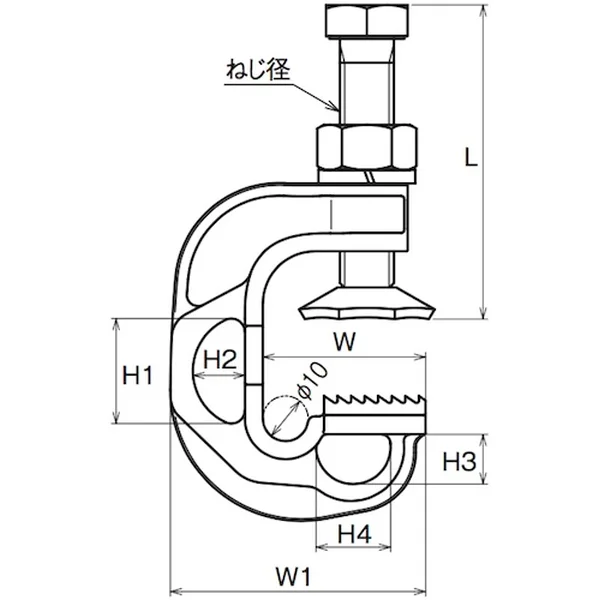

| No. | サイズ(最大S) | L | W | ねじ径 | H1 | H2 | H3 | H4 | φ10W A | 重量(g) | 荷重方向 | 使用荷重(kg) | 締付けトルク(N・m) | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| AK16321 | 25 | 69.5 | 36 | 56.5 | 23 | 11.5 | 11 | 16.5 | 74.5 | 50 | M12 | 240 | 縦 | 200 | 25 |
