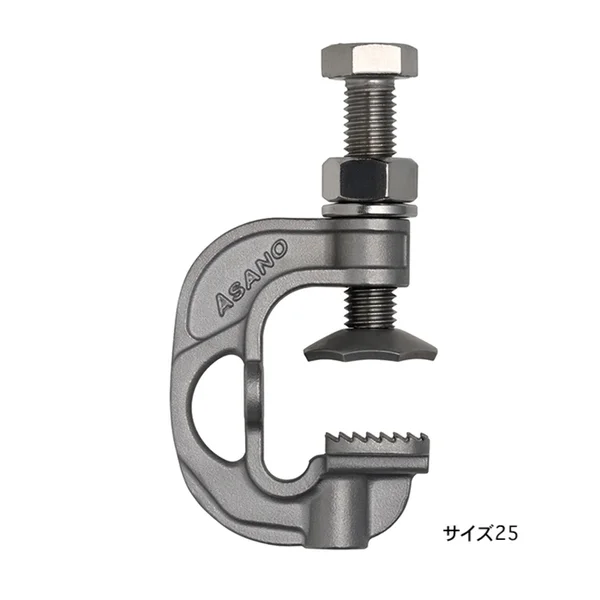

AK クランプ SH-Ⅲ型
屋根 丸型（吊天井）
寸切りボルトを連結し下端にアイナットを取り付けて、ワイヤーを通すことにより吊り天井に対応できます。
※材質：特殊ステンレス ねじ=SUS304
※使用荷重は、上表の締付トルクでボルトを固定した場合の値です。
※横方向に荷重がかかる使用はしないでください。但し、表の横方向使用荷重範囲内であれば使用可能です。

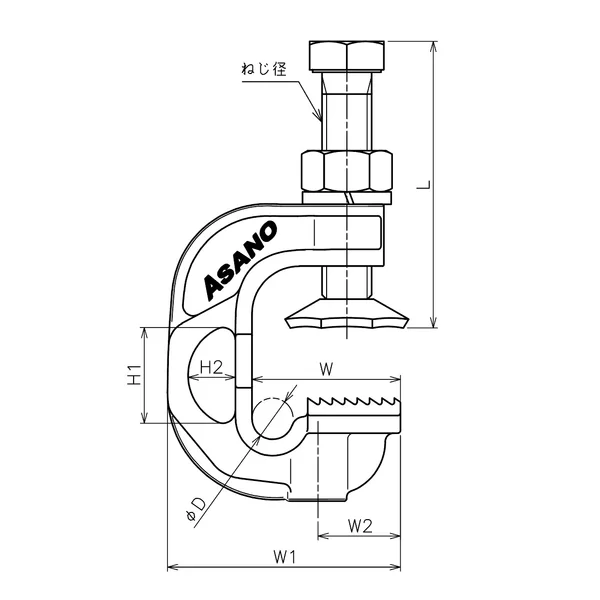

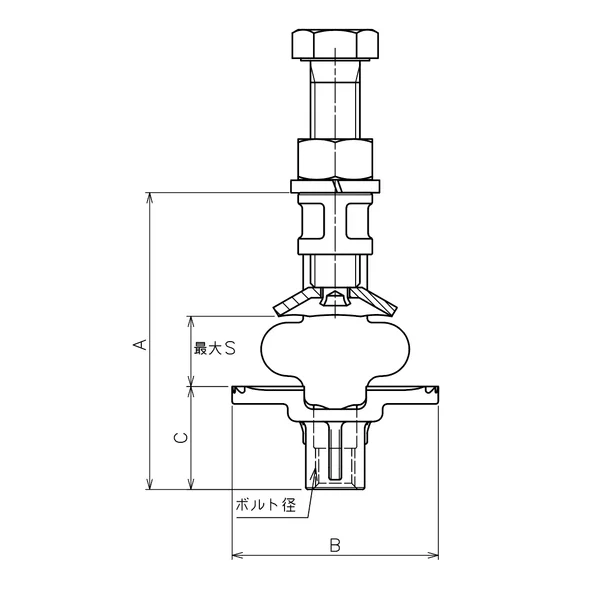

| No. | サイズ(最大S) | L | W | W1 | W2 | H1 | H2 | A | B | C | ねじ径 | 重量(g) | 荷重方向 | 使用荷重(kg) | 締付けトルク(N・m) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| AK16322 | 25 | 69.5 | 36 | 56.5 | 20 | 23 | 11.5 | 72 | 50 | 25 | M12 | 240 | 縦 | 200 | 25 |
