AK クランプⅡ-N型

PAT.

ねじ径

施工現場でワイヤーカットできます。

● AKクランプⅡ-N型 使用方法

①吊り金具として

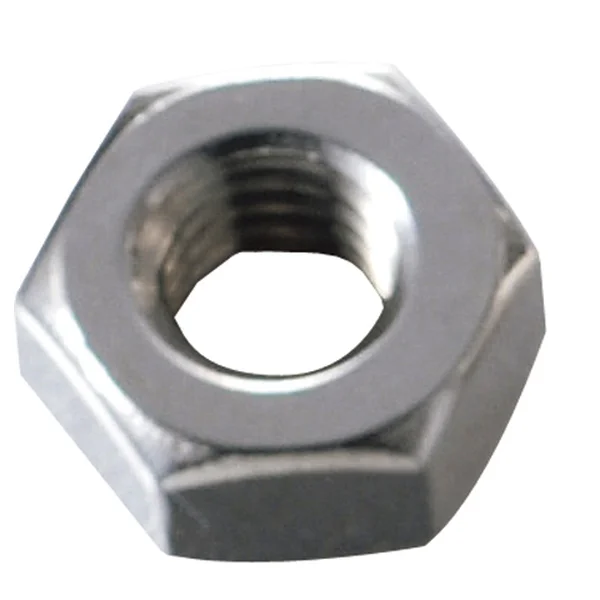

クランプのつかみに凹部があり、W3/8六角ナットが入っています。

（取り外し可能でM10六角ナットを入れることもできます。）

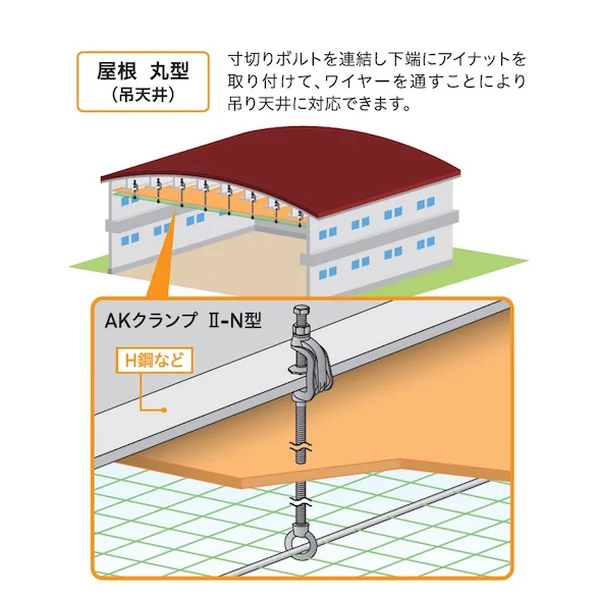

パイプ吊り金具、照明、ケーブルラックなどを吊り下げることができます。

②ワイヤーロープ張設金具として

ボディーが湾曲したリングタイプでは困難であった張設後の追加や間引きが容易になりました。

③スイベル（より戻し）として

W3/8六角ナットを取り外し、M10六角穴付ボルトを挿入します。

（六角穴付ボルトは、ねじ長40mmまで挿入できます。）

クランプ下部に出した六角穴付ボルトのねじ部にアイナットを取り付け、溶接すれば、スイベルとして使用できます。

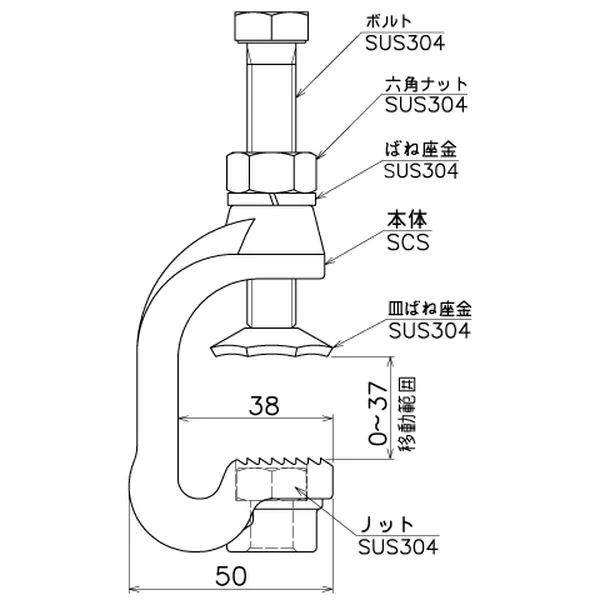

※材質：特殊ステンレス ねじ=SUS304

※使用荷重は、上表の締付トルクでボルトを固定した場合の値です。

※横方向に荷重がかかる使用はしないでください。
