Hella ノーマルオープンリレー 12V | |||
| 741101 | 741102 | 741103 |
コイル定格電圧 | 12V | ||
リレー機能 | ノーマルオープン | ||
サージ保護 | あり（ダイオード式） | ||
最大負荷電流 | 40A | 50mA | |
定格励磁電流 | 140mA | 210mA | |
ブラケット | あり | ||
ピン数 | 4 | 5 | 4 |
No. | Mfg.No. | 品名 |
741101 | 3053 | ノーマルオープンリレー12V |
741102 | 3055 | ノーマルオープンリレー12V |
741103 | 3059 | ノーマルオープンリレー12V |
Hella ノーマルオープンリレー 24V | |||
| 741104 | 741105 | 741106 |
コイル定格電圧 | 24V | ||
リレー機能 | ノーマルオープン | ||
サージ保護 | あり（ダイオード式） | ||
最大負荷電流 | 22A | 30A | |
定格励磁電流 | 90mA | ||
ブラケット | あり | ||
ピン数 | 4 | 5 | 4 |
No. | Mfg.No. | 品名 |
741104 | 3054 | ノーマルオープンリレー24V |
741105 | 3056 | ノーマルオープンリレー24V |
741106 | 3060 | ノーマルオープンリレー24V |

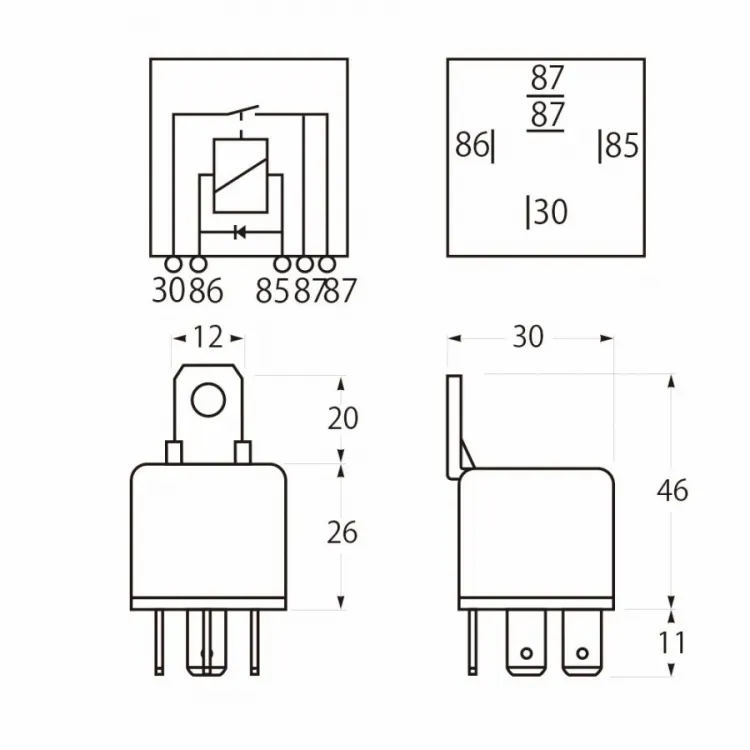

ピン番号 | 内容 |
85/2 | Earth アース（ー） |
86/1 | Positive 電源（＋） |
87/5 | Output 出力1 |
87a/4 | Output 出力2 |
30/3 | PositiveSupply 供給（＋電源） |
