AKブロック 「AKブロックⅢ-A型」シリーズは、
- オーフ型、ハッカー型、スナッチ型の3タイプ展開。さらにシングルシーブ仕様、ダブルシーブ仕様もご用意しています。
※「AKブロックⅢ型シリーズ」は、「AKブロックⅢ-A型シリーズ」にモデルチェンジしました。
製品特長
ナットの緩み防止の強化: ナットにリブを設け、そのリブ間に止めねじを固定する構造を採用。ナットが緩んだ時にリブが止めねじに当たるため、ナットが緩みにくい構造になりました。
ナットの取外方法: ① 六角レンチでナット中央のピン（右ねじ）を回して外します。 ② スパナでナット（左ねじ）を回して外します。 再度取り付ける際は、①・②の手順を逆に行ってください。
ロープの利便性の向上: 各サイズのロープ最大径を考慮し、シーブ下側のスペースとべケット穴径を拡大し、使い勝手を改善しました。より広いシーンでの利用が可能です。
※材質：特殊ステンレス シーブ＝SＣS13（SUS304相当） スイベル、側板、シーブピン、六角穴付止めねじ=SUS304 含油ブッシュ=青銅

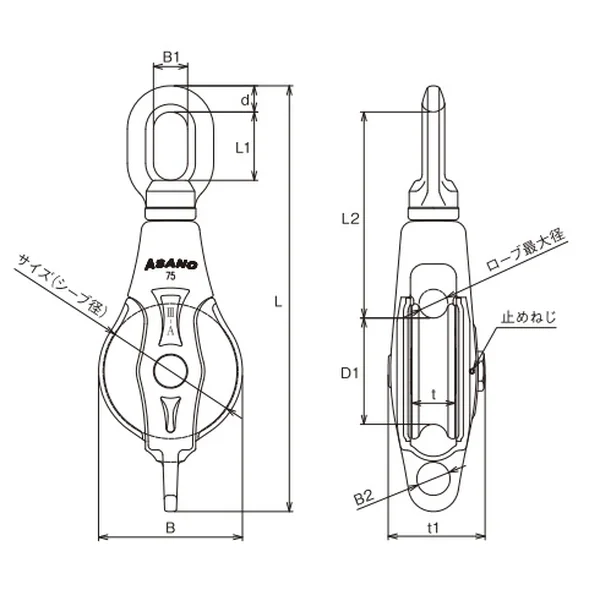

| No. | サイズ(シーブ径) | 種類 | ロープ最大径 | d | L | L1 | L2 | D1 | B | B1 | B2 | t | t1 | レンチ径 | 重量(kg) | 使用荷重(kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| AK10141 | 75 | 1車 | 16 | 14.5 | 237 | 38 | 115 | 59 | 80 | 19 | 18 | 24 | 54 | 1.5 | 1.2 | 500 |
| AK10146 | 75 | 2車 | 16 | 14.5 | 237 | 38 | 115 | 59 | 80 | 19 | 18 | 24 | 82 | 1.5 | 1.6 | 500 |
| AK10142 | 100 | 1車 | 22 | 16 | 297 | 44 | 143 | 78 | 108 | 22 | 23 | 28 | 62 | 1.5 | 2.2 | 1,000 |
| AK10147 | 100 | 2車 | 22 | 16 | 297 | 44 | 143 | 78 | 108 | 22 | 23 | 28 | 95 | 1.5 | 3.1 | 1,000 |
| AK10143 | 125 | 1車 | 25 | 22 | 364 | 54 | 174 | 100 | 135 | 27 | 26 | 32 | 73 | 2 | 4.0 | 1,200 |
| AK10148 | 125 | 2車 | 25 | 22 | 364 | 54 | 174 | 100 | 135 | 27 | 26 | 32 | 111 | 2 | 5.7 | 1,200 |
| AK10144 | 150 | 1車 | 30 | 25.5 | 433 | 60 | 204 | 120 | 160 | 30 | 31 | 38 | 82 | 3 | 6.0 | 2,500 |
| AK10149 | 150 | 2車 | 30 | 25.5 | 433 | 60 | 204 | 120 | 160 | 30 | 31 | 38 | 130 | 3 | 9.0 | 2,500 |
