AK ブロックⅢ -A 型スナッチハッカー
ハズレ止め
各サイズのロープ最大径を考慮し、シーブ下側のスペースとベケット穴径を拡大しました。 開閉部分はフック式のスナッチになっているため、素早い開閉操作に対応します。
また、ナットにリブを設け、そのリブ間に止めねじを固定する構造を採用。 ナットが緩んだ時にリブが止めねじに当たるため、ナットが緩みにくい構造になっています。
※材質：特殊ステンレス
シーブ＝SCS13（SUS304相当）
ハッカー部、側板、シーブピン、六角穴付止めねじ＝SUS304
※含油ブッシュ＝青銅

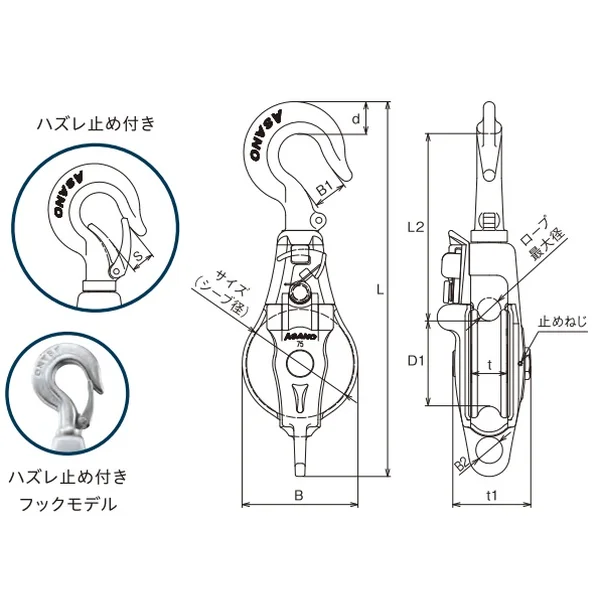

| No. (ハズレ止めなし) | No. (ハズレ止め付き) | サイズ(シーブ径) | 種類 | ロープ最大径 | d | L | L2 | D1 | B | B1 | B2 | S | t | t1 | 使用六角レンチ径 | 重量(kg) | 使用荷重(kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| AK10171 | AK10191 | 75 | 1車 | 16 | 22 | 259 | 129 | 59 | 80 | 23 | 18 | 18 | 24 | 54 | 1.5 | 1.40 | 500 |
| AK10172 | AK10192 | 100 | 1車 | 22 | 32 | 340 | 170 | 78 | 108 | 30 | 23 | 26.5 | 28 | 62 | 1.5 | 2.85 | 1,000 |
| AK10173 | AK10193 | 125 | 1車 | 25 | 36 | 395 | 191 | 100 | 135 | 37 | 26 | 30 | 32 | 73 | 2 | 4.9 | 1,200 |
