【NEW】固体化 レーダーセンサー DRS-NXTシリーズ

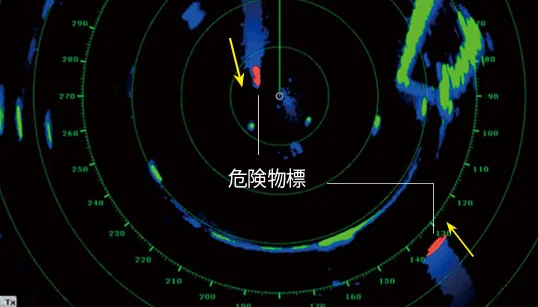

接近する危険船が一目でわかる「ターゲットアナライザー機能」搭載
| 商品管理番号 | DRS2D/DRS4D/DRS6A/DRS12A/DRS25A-NXT |
|---|---|
| メーカー・ブランド | FURUNO｜古野電機株式会社 |

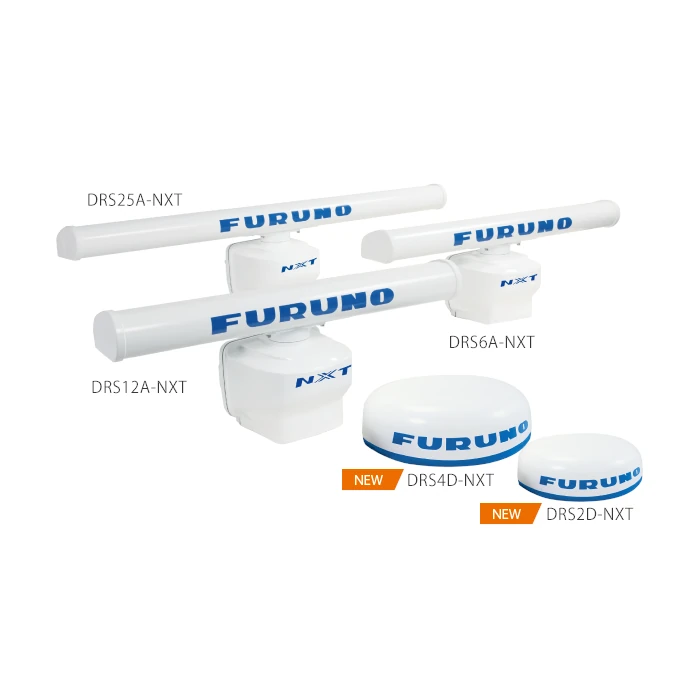

固体化レーダーセンサー
ターゲットアナライザー™機能を搭載した
固体化レーダーセンサー
DRS-NXTシリーズ
第4種レーダー
DRS-NXTシリーズは固体化半導体素子を用いてマイクロ波を発生させる新しいタイプのレーダーセンサーです。第4種レーダーの基準に適合しており、操作のための無線従事者資格および無線局の定期検査が不要※です。
（適合機種：DRS2D-NXT/DRS4D-NXT/DRS6A-NXT/DRS12A-NXT/DRS25A-NXT）
※ 第4種レーダーを運用する際は、「認証番号」を確認し電波法を遵守する義務があります。詳細はこちらをご覧ください。
仕様
|
| DRS6A-NXT | DRS12A-NXT | DRS25A-NXT | ||
|---|---|---|---|---|---|---|
空中線部 | ||||||
タイプ | レドームタイプ（48 cm型） | レドームタイプ（60 cm型） | XN12A：オープンタイプ（120 cm 型） XN13A：オープンタイプ（180 cm 型） | |||
ビーム幅（水平） | 5.2° | 3.9° | XN12A：1.9° XN13A：1.35° | |||
ビーム幅（垂直） | 25° | 22° | ||||
アンテナ回転数 | 24/36/48 rpm レンジ連動または24 rpm 固定 | |||||
送受信部 | ||||||
タイプ | 固体化 | |||||
周波数および電波型式 | CH.1：9380 MHz（P0N）、9400 MHz（Q0N） CH.2：9400 MHz（P0N）、9420 MHz（Q0N） CH.3：9420 MHz（P0N）、9440 MHz（Q0N） | |||||
出力 | 25 W | 100 W | 170 W | |||
距離範囲 | 0.0625 ～ 48 NM | 0.0625 ～ 72 NM | 0.0625 ～ 96 NM | |||
ターゲット追尾（TT） | 合計100ターゲット（最大24 NM） | |||||
インターフェイス | ||||||
ポート数 | 1 ポート、イーサネット、100Base-TX、RJ45 | |||||
電源 | ||||||
電源消費電流 | DC12-24：V 2.5-1.3 A | DC12 V※1/24 V：9.5/5.0 A 以下 | DC 24 V：5 A 以下 | DC 24 V：5.6 A 以下 | ||
環境条件 | ||||||
使用温度範囲 | -25 °C ～ ＋55 °C | |||||
保護等級 | IP26 | IP56 | ||||
※1 DC12Vは、XN12A かつケーブル長10 m 以下の場合のみ対応です。
主な表示機能
| 対応機種 | TZtouchXLシリーズ | FR-8 | FR-10/12 |
|---|---|---|---|
| DRS2D/4D/6A/12A/25A-NXT | DRS2D/4D-NXT | DRS2D/4D/6A/12A/25A-NXT | |
| リスクビジュアライザー™ | ● | — | ● |

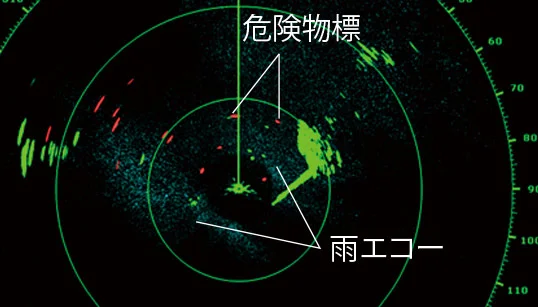

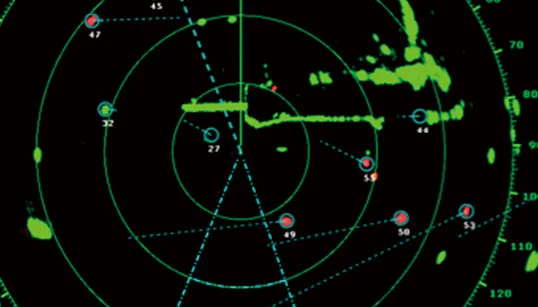

| ターゲットアナライザー | ● | ● | ● |

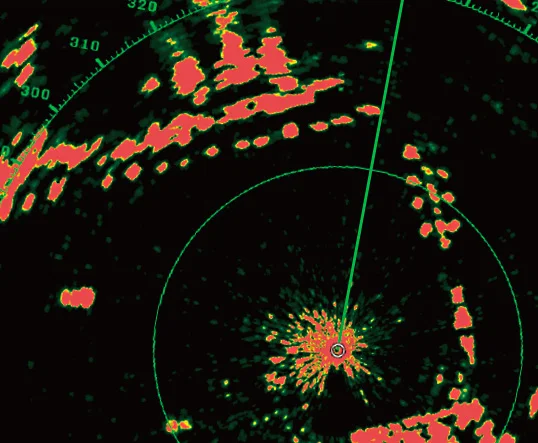

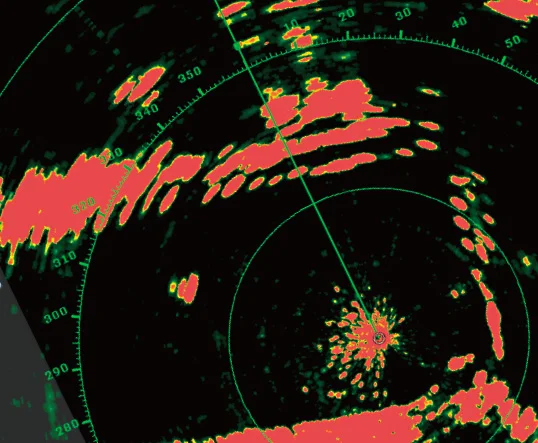

| RezBoost™ | ● | ● | ● |

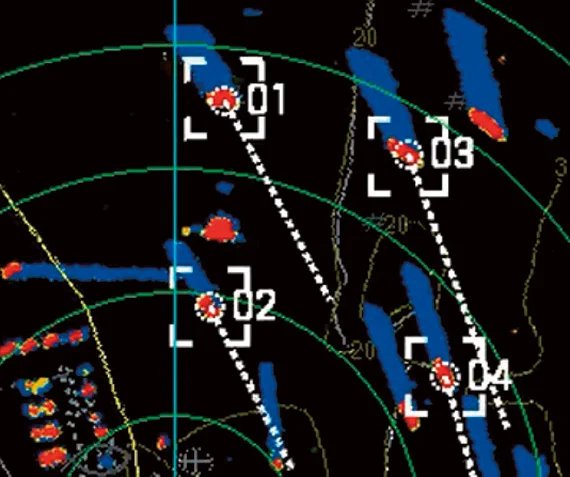

| ファストターゲットトラッキング™※1 | ● | ● | ● |
| 真エコートレイル※2 | ● | ● | ● |

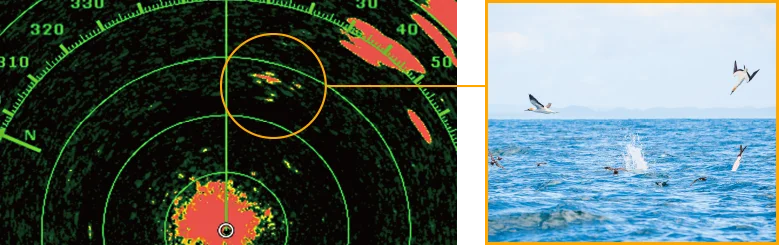

| バードモード | ● | — | ●※3 |
| AIS表示 | ● | ● | ● |
※1 船首方位信号と船速情報データの入力が必要です。
※2 船首方位信号と位置情報の入力が必要です。
※3 FR-10/12 ソフトウェアバージョン V1.10以降対応。
外寸図
DRS6A-NXT/DRS12A-NXT/DRS25A-NXT
21 kg（XN12A）、23 kg（XN13A）
DRS2D-NXT
DRS2D-NXT：6.5 kg
DRS4D-NXT
DRS4D-NXT：7.3 kg
接続について
DRS12A-NXT/DRS25A-NXTの互換性
NavNet TZtouchXL、NavNet TZtouch3、NavNet TZtouch2（V 6.21以降）、NavNet TZtouch（V 6.01以降）。
FR-10、FR-12。
DRS6A-NXTの互換性
NavNet TZtouchXL、NavNet TZtouch3、NavNet TZtouch2、NavNet TZtouch（V 5.01以降）。
FR-10、FR-12。
DRS2D-NXT/DRS4D-NXTの互換性
NavNet TZtouchXL、NavNet TZtouch3、NavNet TZtouch2、NavNet TZtouch（V 5.01以降）。
FR-8、FR-10、FR-12。
